高壓核相器的工作原理、指標參數及使用方法
2018年10月17日
1、無線高壓核相器工作原理
無線高壓核相器由三個部分組成： 兩個是電壓探測和發射的聯合裝置（包括絕緣操作桿），首先判斷線路是否帶電，然后發出有關導電體的信號；
另一個是接收比較信號的裝置（即顯示部分）。該儀器工作時通過無線發送模塊將數字信號發送至接收端，從而降低了干擾，減小了誤差，使儀器工作性能大幅度提高。
無線高壓核相器在使用中，先將接收裝置操作于被測電網導電體，然后將接收裝置操作于被測另一電網導電體，如果被測的兩個電網的相位相同，語言重復提示：“相位相同”，如果被測的兩個電網的相位不同，語言重復提示：“注意，相位不同”。
高壓核相器指標參數
高壓核相器性能指標及參數
1．絕緣材料的性能指標：
表一、材質特性：
|
項 目 |
單 位 |
指 標 |
|
馬丁氏耐熱性(縱向)不低于 |
℃ |
200 |
|
抗沖擊（縱向）不低于 |
mpa/cm |
147 |
|
抗彎度（縱向）不低于 |
mpa |
343 |
|
表面電阻系數（水浸后）不低于 |
Ω |
10×10¹¹ |
|
體積電阻系數（常態）不低于 |
Ω/cm |
10×10³¹ |
表二、沖擊耐受電壓試驗：
絕緣部件額定電壓
(單位:kV) |
沖擊承受電壓
(單位:kV) |
極間距離 |
|
10 |
100 |
0.4 |
表三、絕緣管的長度及衰減電阻的參數：
|
額定電壓（KV） |
衰減部件 |
有效長度
（M） |
握手長度
（M） |
全長
（M） |
|
長度（M） |
阻值（MΩ） |
|
6-10 |
0.55-0.7 |
36-50 |
0.8 |
0.8 |
1.6 |
表四、辨別相位“儀器”信號的反應：
|
類 別 |
高科技類型 |
|
表計 |
語言 |
燈 |
不同相位有
三反應信號 |
指示相應電壓或數字顯示相應電壓 |
發出音響或發出語言;相位不對,請換相操作 |
亮 |
|
同相位無三反應 |
無指示 |
無語音 |
無亮 |
高壓核相器的使用方法
在使用前，檢查下列3項：
1．按表四所述,自行檢測辨別相位儀器是否良好,方法如下：
先將試驗線插入FRD-10核相儀插孔,將另一端插入220V交流電壓,此時按表四所述有三反應,表示是好的,若無三反應,表示有問題,不能用。表內有9V干電池。
2．將試驗線用萬用表檢測是否導通。
3．用萬用表或搖表檢測衰減部件阻值是否符合表三。
以上方法檢測核相儀表是正常的，就可以正式核相了。如果已經知道FRD-10核相儀表是正常的，也可不用檢測直接使用。在檢測中如果沒有發出聲音或聲音很小，說明電池電壓不足，應更換電池。可打 開儀表外殼換上新的9V層疊電池。

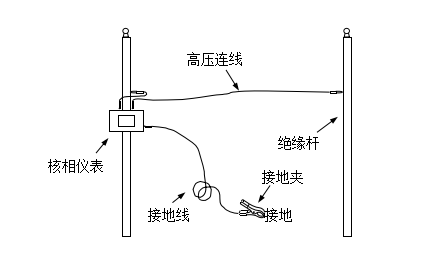

按下圖接好高壓連線及接地線，接地夾要可靠接地。
4．在正式核相前，應在同一電網系統,對核相器進行檢測是否良好。一人將甲棒與導電體其中一相接觸，另一人將乙棒在同一電網導電體逐相接觸，按表四所術不同相有三反應，同相無三反應。然后才可以正式核相位。
5．核相操作應由三人進行，兩人操作，一人監護。且必須逐相操作, 逐一記錄,根據表四所述的“三有三無”確定是否同相位。核相位操作要認真執行本單位制定的規程制度。
6．特別注意的是在操作時，人體不得接觸核相儀表、高壓連線，人體與核相儀表要保持2.1米的安全距離（將核相儀表放在第二根連接桿上端），接地線要可靠接地。同時人體與高壓連線也要保持足夠的安全距離（2.1米）(請嚴格按照核相器試驗操作規程的要求進行操作核相)。連接兩根測試竿的測試線為普通220V導線,在核相時人體不得接觸或近距離接觸該導線。使用時應將過長的導線用扎帶扎在第一根測試竿上，同時離人體要有足夠的安全距離(請參照高壓電器操作規程)，高壓連線也不得與大地接觸。
